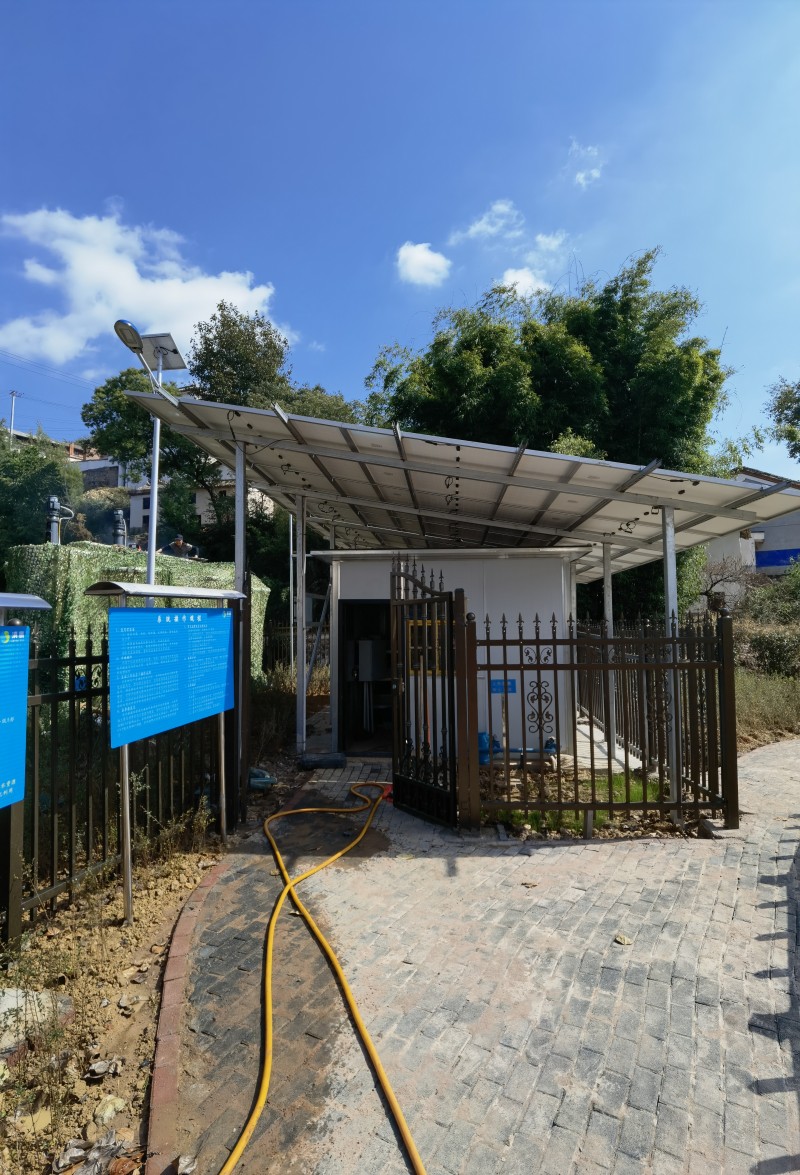

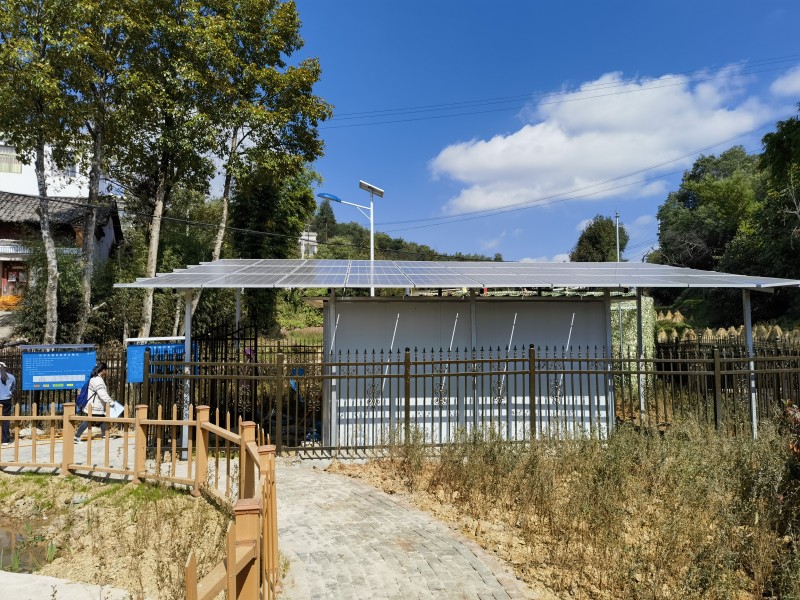

曲靖马龙县小屯村20方太阳能污水处理站

本项目采用太阳能离网发电系统解决污水处理设备供电问题。太阳能离网发电系统主要由太阳能板、控制器、逆变器、蓄电池等组成。其原理是太阳能板在阳光照射下产生电能经过控制器给蓄电池充电，同时蓄电池对逆变器放电，逆变器将蓄电池的直流电转化为污水处理设备用的交流电。

负载装机总功率为7.63KW，实际运行功率为6.16KW，设计每天用电量为31.61KWH。本项目配置一套12KW太阳能离网发电系统，光伏装机容量12KW，采用30块400W单晶硅太阳能组件，采用10串3并方式接入1台192V/80A的MPPT光伏控制器给蓄电池充电，蓄电池规格为12V/200AH的48只，蓄电池采用16串3并方式连接；设计系统电压为192V，蓄电池的直流电经过一台192V/20KW的纯正弦波逆变器逆变成三相380V的交流电，逆变器输出的交流电接三根火线可供三相380V的设备使用，输出总功率为20KW；接一根火线一根零线可供单相220V的设备使用，输出最大功率为6KW。

太阳能系统日均有效发电量约为40KWH，晴天最大发电量约为60KWH，蓄电池存电量为115.2KWH，设计电池最大放电深度为75%，蓄电池实际可放电86.4KWH，以设备日耗电31.61KWH，阴天光伏组件加权10%发电量计算，蓄电池可支持污水处理设备连续3个阴雨天持续用电。如遇阴雨天超过3天蓄电池亏电时，逆变器自动检测电池电压低于设定值后将启动市电旁路，由市电直接给设备供电，待晴天蓄电池电压回升到设定值后自动切换回电池供电。

本系统运行模式为光伏优先，即电池优先。
