光伏储能系统关键设备之离网逆变器

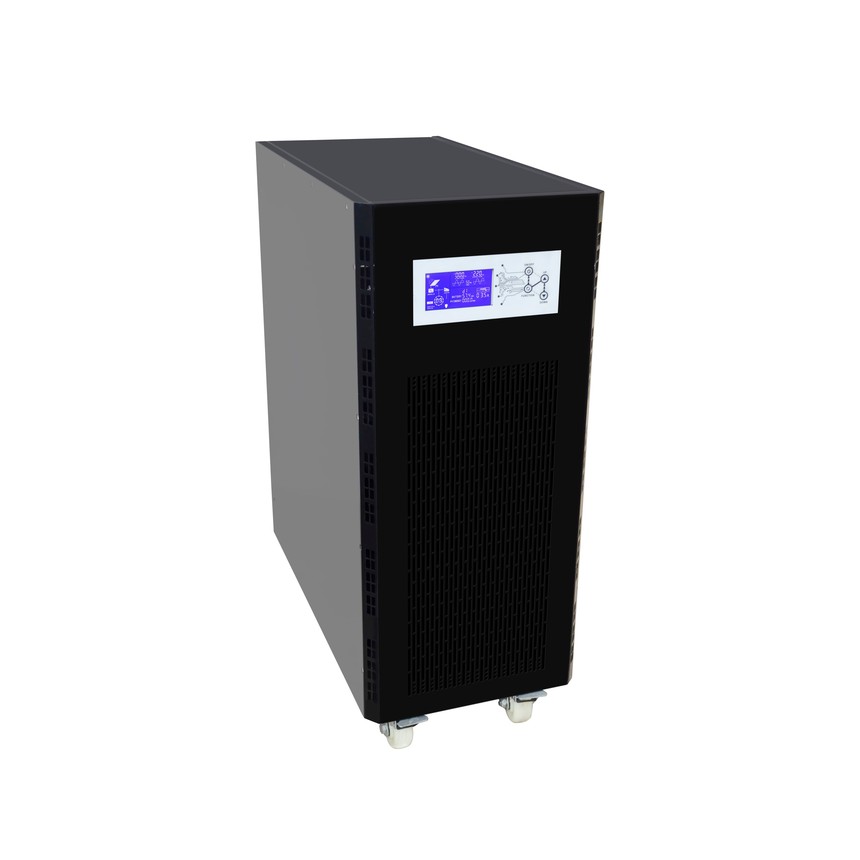

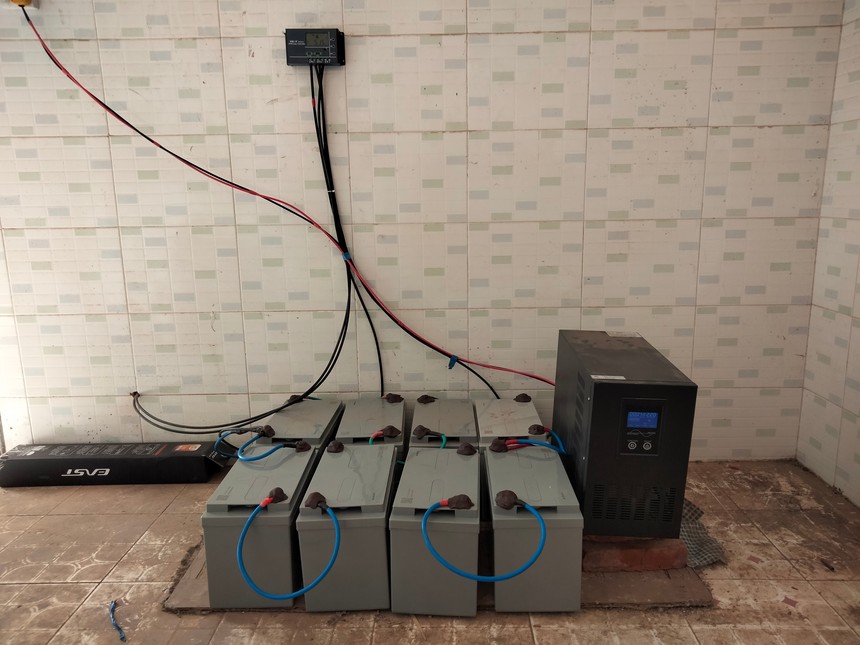

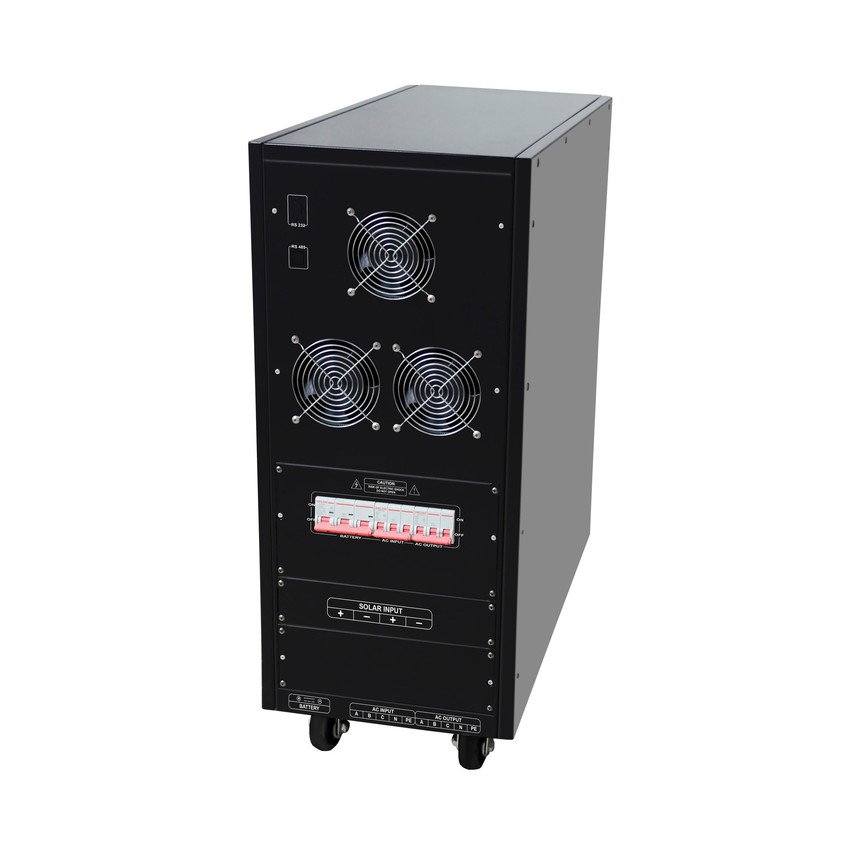

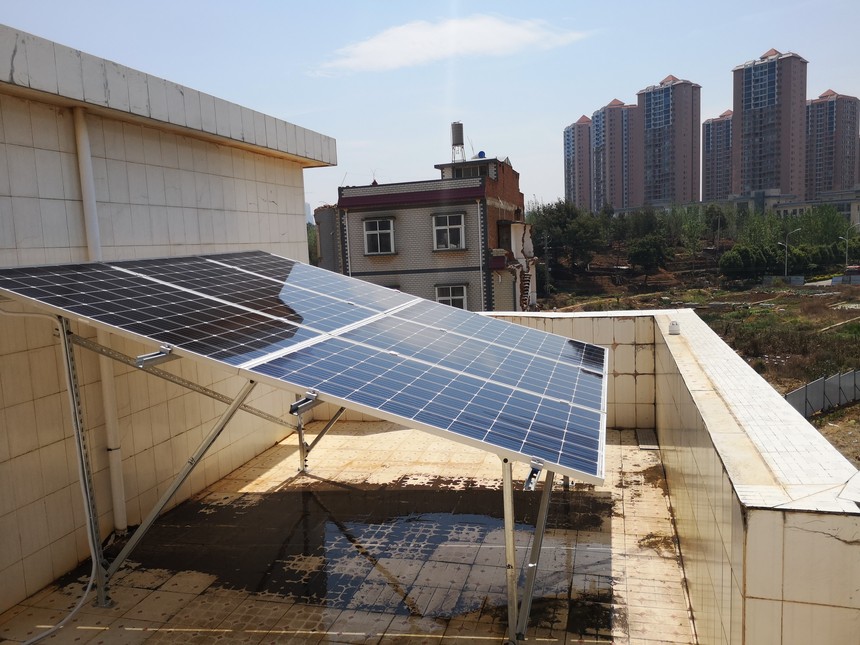

在光伏离网系统中，逆变器的主要作用是把蓄电池的直流电逆变成交流电。逆变器常用于离网系统中，输入接光伏控制器和蓄电池，输出带负载。离网系统应用广泛，逆变器形式多样。按输出波形分为修正波逆变器和正弦波逆变器;按电气隔离方式又分为高频正弦波逆变器和工频正弦波逆变器;把控制器和逆变器分开设计，各自单独接线，叫分体式;把控制器和逆变器合在一起，叫一体机，也叫逆控制一体机。

修正波与正弦波

逆变器输出波形主要分两类，一类是正弦波，另一类是修正波。修正弦波逆变器，采用PWM脉宽调制方式生成修正波输出，由于存在20%左右的谐波失真，不能带空调等感性负载，但可以带电灯等阻性负载。修正弦波逆变器采用非隔离耦合电路，器件简单，效率高。纯正弦波逆变器采用隔离耦合电路设计，电路较复杂，成本较高，可以连接任何常见的电器设备(包括电视机、液晶显示器等，特别是冰箱等感性负载)而没有干扰。

工频隔离和高频隔离

纯正弦波离网逆变器的输入端和输出端有电气隔离，按照电气结构分为高频隔离和工频隔离，高频隔离变压器放在直流升压端，采用的方案是先把直流电逆变器高频率的交流电，通过高频变压器升压，然后整流为直流电，最后又逆变为工频交流电，高频逆变器采用的是体积小，重量轻的高频磁芯材料，可以降低逆变器的重量，减少逆变器的体积，提高逆变器的效率，但电路较为复杂。工频隔离变压器放在交流端出端，逆变器电路较简单，抗冲击能力较强，但体积较大，重量比较重。

总结

从成本上来说，修正波逆变器最经济、工频逆变器最高;从带载能力来说，工频逆变器能力最强。所以在选择逆变器时，要看使用场合，如果只是简单的照明应用，建议选用修正波逆变器，可以节省初始成本;如果有空调、洗衣机、水泵等含有电机的感性负载，建议选用工频逆变器，带负载能力强;如果是综合性负载，建议选用高频逆变器，兼顾成本和带负载能力。
