丽江华坪县腊石村113KW太阳能提灌站丽江华坪县腊石村113kW太阳能提灌站项目

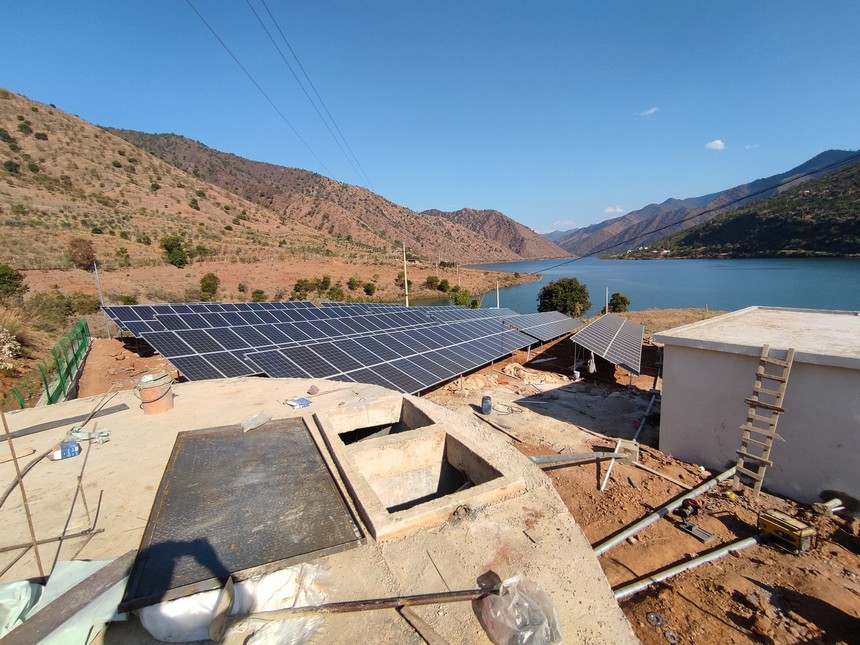

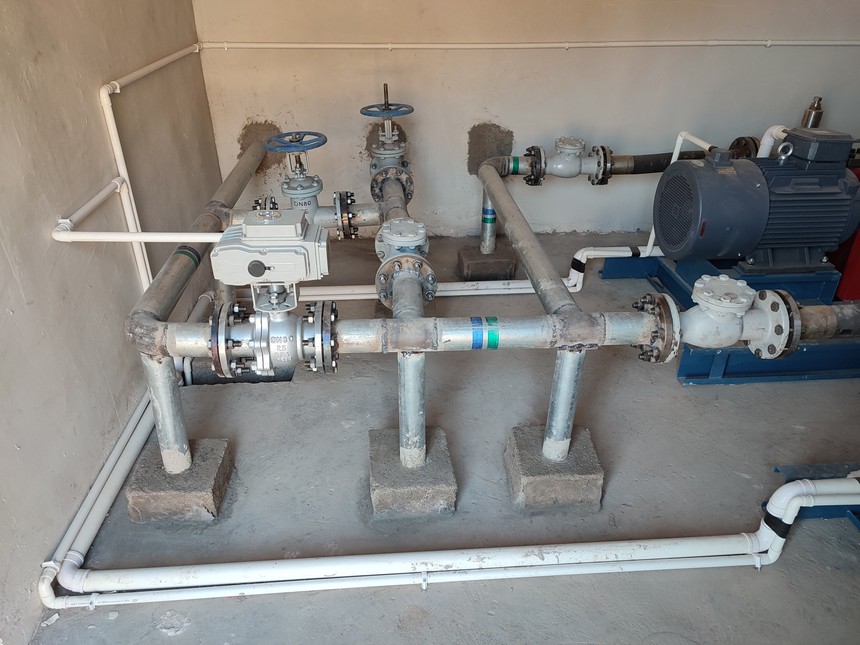

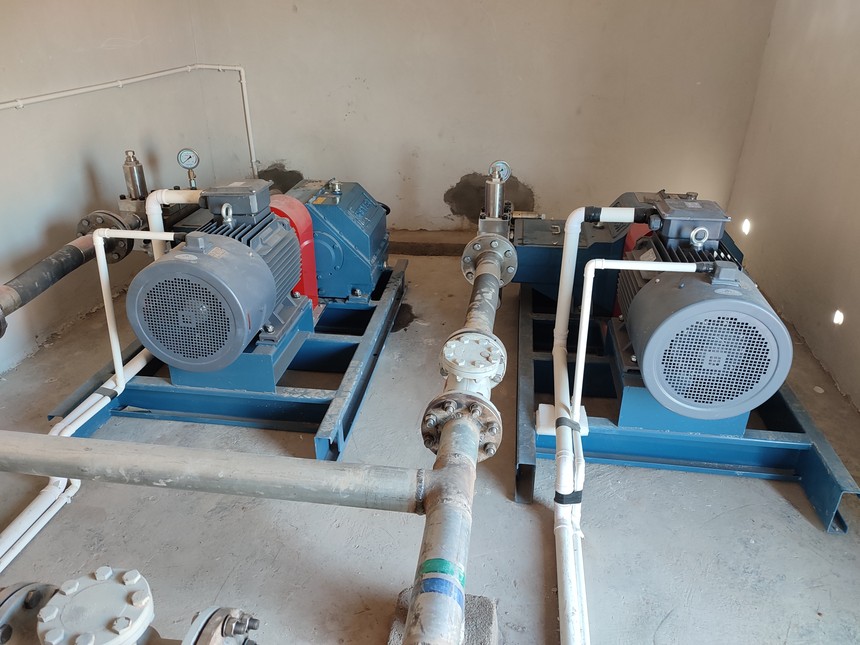

丽江华坪县腊石村安装一座113kW太阳能提灌站，旨在将金沙江的水提到450米的高位水池，自流下来灌溉覆盖区域的600亩芒果树。 采用两级提水，一级站从金沙江提水，采用浮船取水，将金沙江水提到泵房附近的50m3中转水池，一级站使用11kW潜水泵；中转水池的水自流入2台37kW高压柱塞泵，将水提到450米高程的200m3高位水池。一级站净扬程45米，二级站净扬程350米，加上水头损失，总扬程450米。 采用315W单晶硅太阳能组件360片，通过18串20并方式接入2台10进1出光伏直流汇流箱，输出后接入1台2进1出直流汇流箱，后接到光伏水泵控制柜内，一级站11kW水泵配备1台11kW光伏水泵逆变器；二级站2台37kW高压柱塞泵配备2台45KW光伏水泵逆变器。逆变器将直流电转化为三相380V交流电给水泵供电，通过PLC软件编程、可视化界面、低压空开等实现系统的自动控制。
|
